۲۰ اشتباه مرگبار در طراحی PCB که بعد از ساخت برد متوجهشان می‌شوید!
طراحی PCB فقط کشیدن چند مسیر روی برد نیست. تقریباً همهٔ مهندسان الکترونیک حداقل یک‌بار این تجربه را داشته‌اند که برد روی میز کار به‌خوبی کار کند اما بعد از ساخت نهایی یا نصب داخل دستگاه، با مشکلات عجیب و غیرمنتظره مواجه شوند.
جالب اینجاست که بسیاری از این مشکلات به‌خاطر اشتباهات کوچکی هستند که در مرحلهٔ طراحی شماتیک یا PCB رخ می‌دهند؛ اشتباهاتی که گاهی فقط چند دقیقه زمان برای پیشگیری از آن‌ها لازم است، اما اصلاحشان بعد از ساخت، هزینه و زمان زیادی می‌طلبد.
در این مقاله، مهم‌ترین اشتباهات رایج در طراحی بردهای الکترونیکی را بررسی می‌کنیم و برای هر مورد، راه‌حل عملی ارائه می‌دهیم.
۱. جانمایی اشتباه قطعات
بسیاری از طراحان تازه‌کار، مستقیماً سراغ Route کردن می‌روند؛ در حالی که کیفیت PCB تا حد زیادی به Placement بستگی دارد.
اشتباه رایج
- قرار دادن قطعات بدون توجه به ارتباط عملکردی
- فاصلهٔ زیاد بین میکروکنترلر و کریستال
- جانمایی نامناسب کانکتورها
راه‌حل
قبل از شروع Route:
- بخش تغذیه را جدا کنید.
- بخش آنالوگ و دیجیتال را تفکیک کنید.
- قطعات مرتبط را نزدیک هم قرار دهید.
- مسیرهای پرجریان را کوتاه نگه دارید.
۲. قرار دادن کریستال دور از میکروکنترلر
این اشتباه می‌تواند باعث موارد زیر شود:
- ناپایداری کلاک
- ریست‌های تصادفی
- افزایش EMI
قانون عملی

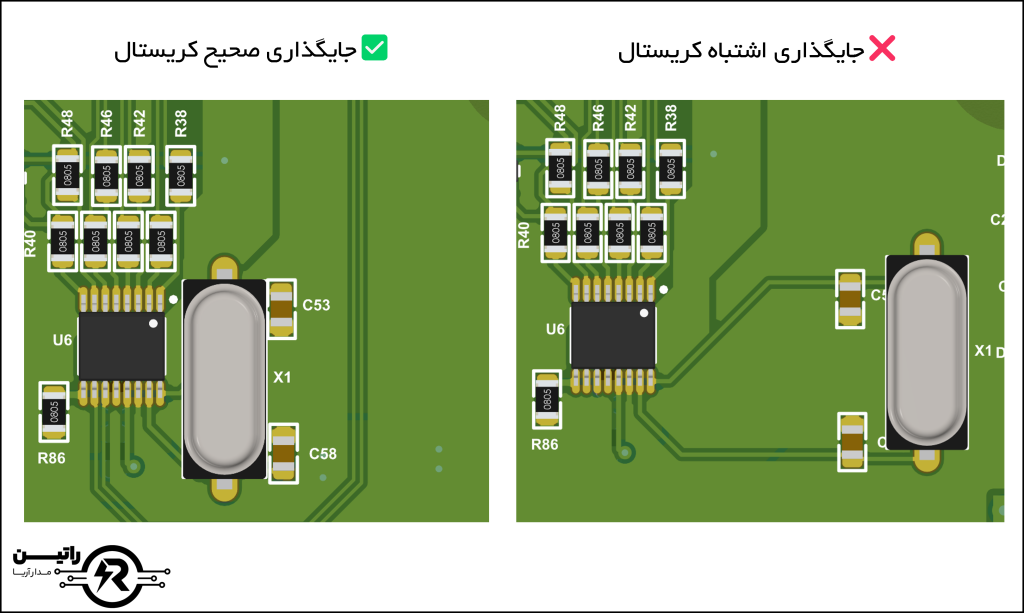

کریستال و خازن‌های آن را تا حد امکان نزدیک پایه‌های OSC قرار دهید و از عبور سیگنال‌های دیگر از زیر آن خودداری کنید.
۳. استفادهٔ نادرست از خازن‌های Decoupling
یکی از رایج‌ترین دلایل رفتارهای عجیب میکروکنترلرها، تغذیهٔ نامناسب است.
اشتباهات رایج
- استفاده از یک خازن برای چند آی‌سی
- فاصلهٔ زیاد خازن تا پایهٔ تغذیه
- حذف خازن‌های بای‌پس
قانون طلایی
برای هر پایهٔ تغذیه:
- یک خازن 100nF
- تا حد امکان نزدیک پایه
- اتصال مستقیم به پلن زمین
۴. نادیده گرفتن مسیر برگشت جریان (Return Path)
خیلی از مهندسان فقط به مسیر رفت جریان توجه می‌کنند.
در فرکانس‌های بالا، جریان همیشه از کوتاه‌ترین مسیر هندسی عبور نمی‌کند؛ بلکه مسیری را انتخاب می‌کند که کمترین امپدانس را داشته باشد.
اشتباهات
- عبور سیگنال از شکاف پلن زمین
- بریدن Ground Plane
- ایجاد حلقه‌های بزرگ
نتیجه
- نویز
- تداخل الکترومغناطیسی
- اختلال در ADC و USB
۵. قطع کردن پلن زمین
برخی طراحان برای عبور مسیرها، پلن زمین را به قسمت‌های کوچک تقسیم می‌کنند.
پیامدها
- افزایش EMI
- افت کیفیت سیگنال
- افزایش حساسیت به نویز
توصیه
تا حد امکان از Ground Plane یکپارچه استفاده کنید.
۶. طراحی اشتباه مسیرهای تغذیه
همهٔ مسیرها نباید عرض یکسان داشته باشند.
نمونه
| جریان | حداقل عرض پیشنهادی |
|---|---|
| 100 mA | 0.25 mm |
| 500 mA | 0.5 mm |
| 1 A | 1 mm |
| 3 A | 2 mm |
برای جریان‌های بالا از ابزارهای PCB Calculator مانند Saturn PCB Toolkit استفاده کنید.
۷. فراموش کردن Thermal Relief
اگر پد مستقیماً به پلن متصل شود:
- لحیم‌کاری دشوار می‌شود.
- مونتاژ دستی سخت‌تر می‌شود.
- کیفیت اتصال کاهش می‌یابد.

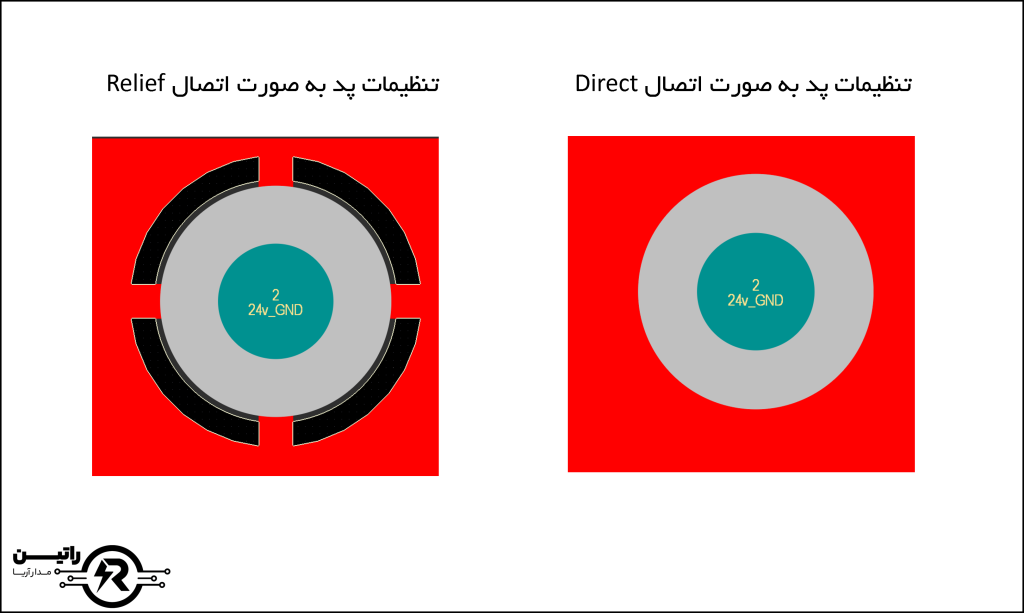

معمولا در طراحی ها اتصال وایاها را به صورت Direct Connect و اتصال پدها را به صورت Relief Connect قرار می دهیم.
در تنظیمات Polygon، گزینهٔ Thermal Relief را بررسی کنید.
۸. استفادهٔ کورکورانه از Auto Router
Auto Router برای بردهای ساده مناسب است اما در پروژه‌های صنعتی می‌تواند مشکلات جدی ایجاد کند.
مشکلات
- مسیرهای طولانی
- Viaهای اضافی
- افزایش نویز
قاعدهٔ کلی:
- بردهای صنعتی: Route دستی
- بردهای پرسرعت: Route دستی
- بردهای آموزشی: Auto Router قابل قبول است.
۹. اعتماد کامل به Footprintهای آماده
حتی کتابخانه‌های معروف هم ممکن است خطا داشته باشند.
قبل از سفارش:
- ابعاد را با دیتاشیت مقایسه کنید.
- فاصلهٔ پدها را اندازه بگیرید.
- مدل سه‌بعدی را بررسی کنید.

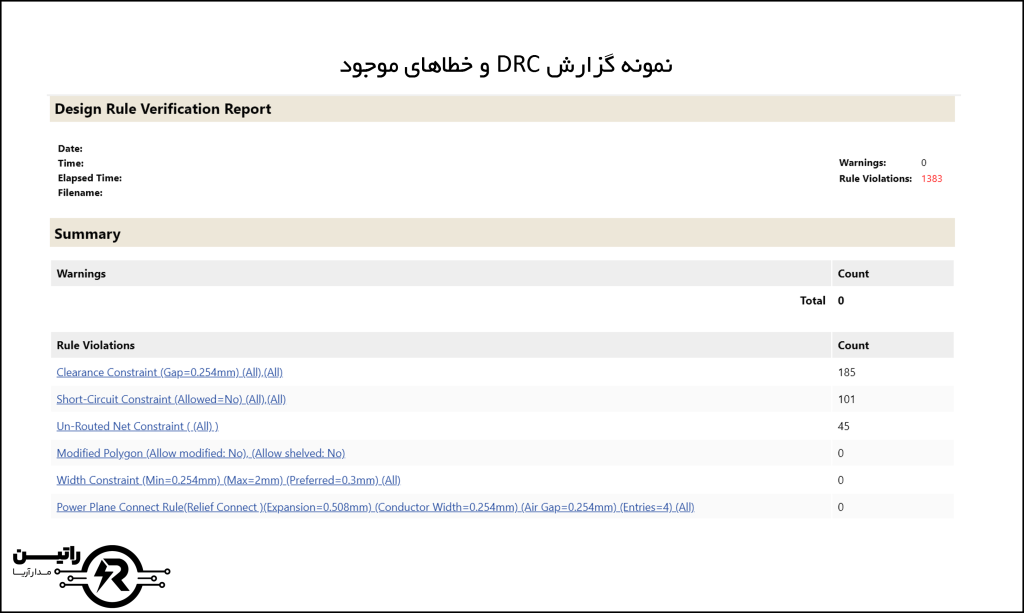

۱۰. بی‌توجهی به DRC
هرگز بدون اجرای Design Rule Check خروجی Gerber نگیرید.
حتماً موارد زیر را بررسی کنید:
- Clearance
- Short Circuit
- Unconnected Net
- Width Constraint
- Hole Size
۱۱. نبود Test Point
بسیاری از بردها تعمیرناپذیر طراحی می‌شوند.

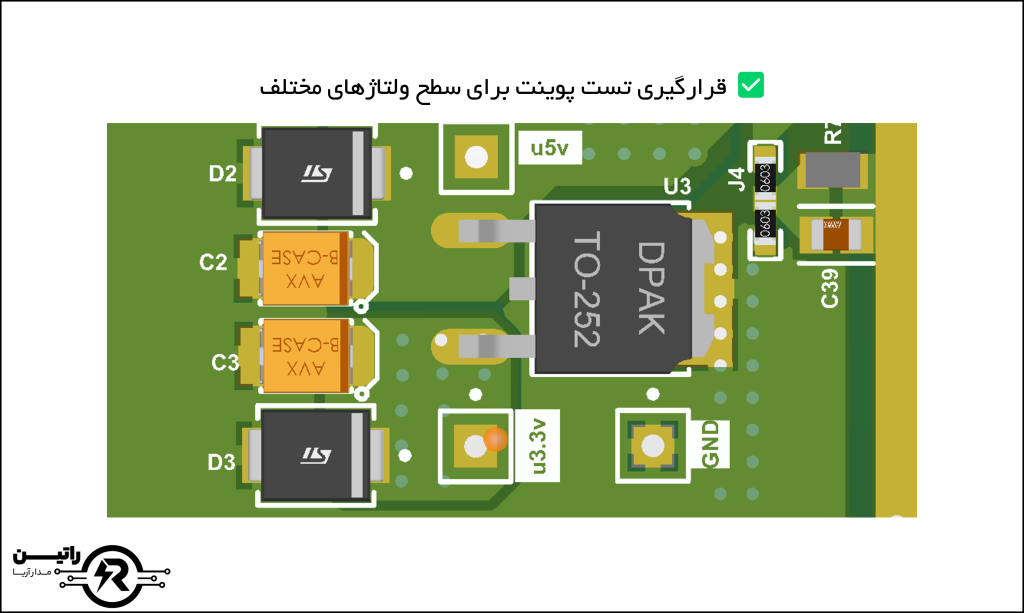

برای سیگنال‌های مهم Test Point قرار دهید:
- GND
- 3.3V
- 5V
- UART
- SWD
- Reset
۱۲. فراموش کردن نسخهٔ برد
روی هر PCB این موارد را بنویسید:
- نام پروژه
- نسخه
- تاریخ
- لوگو
مثال:
RatinMadar V1.3
2026-07۱۳. قرار دادن Via زیر قطعات حساس
مشکل:
- جمع شدن قلع
- مونتاژ ناقص
- نشتی حرارتی
برای قطعاتی مانند:
- QFN
- BGA
- رگولاتورها
قوانین کارخانهٔ مونتاژ را بررسی کنید.
۱۴. نبود فاصلهٔ مناسب بین آنالوگ و دیجیتال
بخش‌های زیر را از هم جدا کنید:
- ADC
- DAC
- سوئیچینگ
- میکروکنترلر
- رله‌ها
۱۵. عبور مسیر زیر آنتن
در ماژول‌هایی مانند:
- ESP32
- ESP8266
- GSM
- GPS
نباید:
- مسیر
- پلن زمین
- قطعه
زیر آنتن قرار گیرد.
۱۶. در نظر نگرفتن سوراخ‌های نصب
بررسی کنید:
- پیچ‌ها به مسیرها برخورد نکنند.
- فاصلهٔ کافی وجود داشته باشد.
- اطراف سوراخ‌ها مس آزاد نباشد.

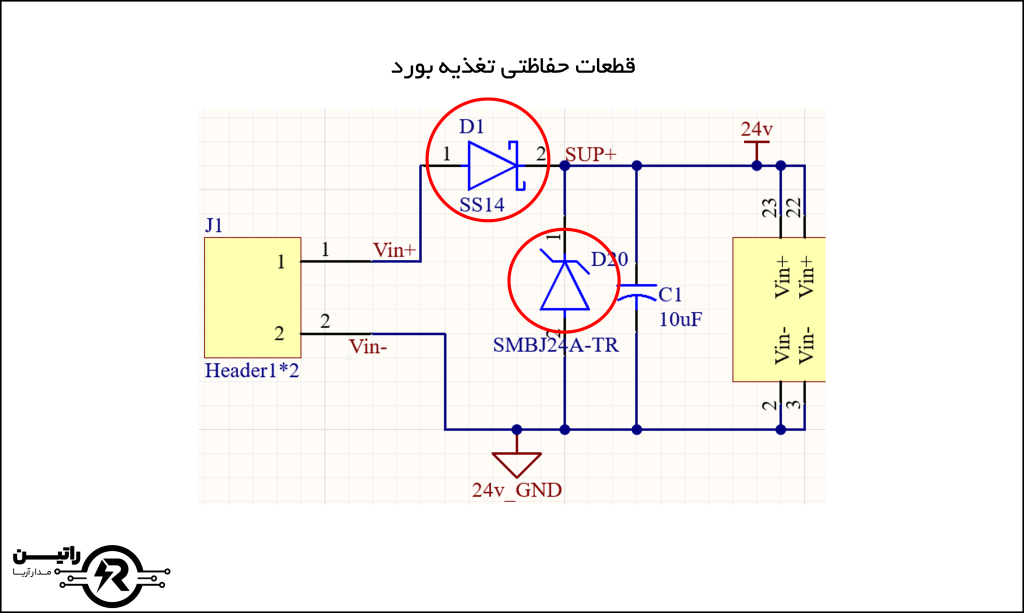

۱۷. فراموش کردن حفاظت ورودی‌ها
برای ورودی‌های خارجی استفاده کنید:
- TVS
- فیوز
- مقاومت سری
- دیود محافظ
۱۸. نداشتن Ruleهای اختصاصی در آلتیوم
برای هر پروژه Rule تعریف کنید:
- Width Constraint
- Clearance
- Differential Pair
- Polygon Connect
- Via Size
هرگز با تنظیمات پیش‌فرض پروژه را تمام نکنید.
۱۹. بررسی نکردن فایل Gerber
قبل از ارسال به کارخانه:
- فایل‌ها را در Gerber Viewer باز کنید.
- لایه‌ها را بررسی کنید.
- Drillها را چک کنید.
- شمارهٔ لایه‌ها را کنترل کنید.
۲۰. تصور اینکه «اگر شبیه برد قبلی است، حتماً درست است»
بزرگ‌ترین اشتباه همین است.
هر پروژه ویژگی‌های خاص خودش را دارد:
- جریان متفاوت
- فرکانس متفاوت
- نویز متفاوت
- شرایط محیطی متفاوت
بردی که روی میز کار عالی عمل می‌کند، ممکن است داخل یک تابلو برق صنعتی کاملاً ناپایدار شود.
چک‌لیست نهایی قبل از گرفتن خروجی Gerber
✔ DRC بدون خطا
✔ بررسی Footprintها
✔ کنترل عرض مسیرها
✔ وجود Test Point
✔ بررسی خازن‌های Decoupling
✔ کنترل پلن زمین
✔ بررسی سوراخ‌های نصب
✔ بررسی فایل Gerber
✔ ثبت نسخهٔ برد
✔ کنترل فاصلهٔ قطعات
سوالات متداول
آیا Auto Router آلتیوم برای پروژه‌های صنعتی مناسب است؟
در بیشتر پروژه‌های صنعتی و پرسرعت، Route دستی نتیجهٔ بسیار بهتری می‌دهد.
آیا همیشه باید Ground Plane یکپارچه باشد؟
در اکثر بردهای دیجیتال بله؛ اما در برخی طراحی‌های آنالوگ و RF باید با دقت بیشتری تصمیم‌گیری شود.
عرض مناسب مسیرها را چگونه محاسبه کنیم؟
از استاندارد IPC-2221 و ابزارهای محاسبهٔ عرض مسیر در آلتیوم استفاده کنید.
جمع‌بندی
بخش زیادی از مشکلات PCB نه در شماتیک و نه در کدنویسی، بلکه در جزئیات طراحی برد اتفاق می‌افتد. رعایت همین نکات ساده می‌تواند هزینهٔ ساخت مجدد، زمان عیب‌یابی و ریسک خرابی در محیط‌های صنعتی را به‌شدت کاهش دهد.
